中央空調很講究“以藏為美”，與家居急天花裝飾、裝修完美融合是其安裝設計的核心內容，中央空調平面圖怎么看呢?接下來，京樂中央空調維修網的小編帶我們一起看安裝大樣圖，大樣圖看圖順序為：設備平面布置圖→基礎平面圖→剖面圖→流程圖。我們詳細了解中央空調平面圖的相關信息。

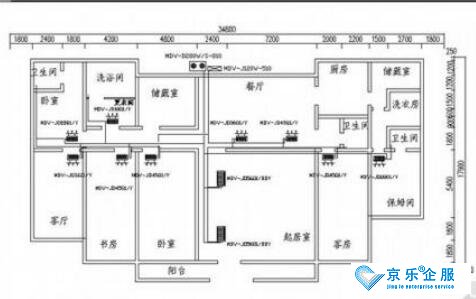

     一、中央空調平面圖怎么看

　　1、建筑輪廓、主要軸線、軸線尺寸、室內外地面標高、房間名稱;


　　2、風管平面為雙線風管、空調水管平面為單線水管;


　　3、平面圖上標注風管水管規格、標高及及定位尺寸;


　　4、各類空調、通風設備和附件的平面位置;


　　5、設備、附件、立管的編號。
