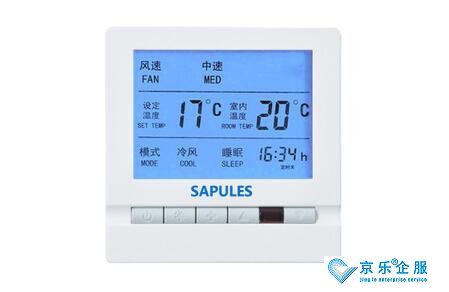

中央空調線控器里面的3根線分別是什么線，又有什么作用？接下來，我們和京樂中央空調維修網的小編一起了解更多內容。

　　開關型線控：一根是電源進線，一根是閥門正向運動電源，一根是閥門反向運動電源。


　　模擬量線控：兩根是電源線，一根是閥門動作信號源線路(一般是4~20mA控制)。


　一、中央空調的控制線路

　　1、房間控制風機盤管 的開關有一條六芯電纜， 其中1 根火線;3根返回火線控制風機盤管的大 中細三檔位;2根是控制電磁閥的線。另外，風機盤管有里有風機，這個大中細指的是風機轉速，也就是風量的大小。


　　2、風機盤管與空調主機間的線，是風機盤管給空調主機反饋的信號。


　　3、主機和風機盤管都有控制電路板，集成了輸出、輸入和控制模塊，假如有十臺風機盤管關了五臺，主機就會根據負荷量調整制冷量，風機盤管全部關閉，主機就會停止工作。一般情況下，主機不控制風機盤管。四、房間控制板可以控制風機盤管，是通過風機電機的抽頭控制轉速來控制風量的大小;通過控制電磁閥的開度來控制出風溫度;風機盤管通過一個輸出模塊將開閉的信號反饋回給空調主機;也就是說風機盤管的開閉、出風溫度的高低能讓主機調整制冷量;一般情況下，風機盤管由控制室或人來控制，不需要主機來控制風機盤管。


　二、中央空調線路是怎么接

　　根據您的描述，中央空調線路分為兩個大的部分，一個是主電路：主要是進線的電源線經過空 開，到主接觸器，再到壓縮機。另一個是控制電路：它是控制壓縮機啟動停止的，一般是由Plc完成，然后是許多的溫感和探頭，檢測設備的運行情況。
